1、概述
車載移動衛生間結構設計依據《QC/T453-2002 廂式運輸車》、《機動車運行安全技術條件（GB7258-2017）》、GB7956.1-2014《消防車 第1部分：通用技術條件》、GB4785-1998《汽車及掛車外部照明和信號裝置的安裝規定》、GB11567.1-2001《汽車和掛車后下部防護要求》、GB1589-2004等相關標準，結合車底盤的的具體指標，以整車承重、前后橋載荷等基本參數不超過規定值為原則，按照人機工程原理進行設計。車載移動衛生間用于保障處置災害事故期間現場指揮部工作人員入廁；搶險救災重要任務周期長，后勤保障就顯得非常重要。
2、底盤
車載移動衛生間選用重汽商用車公司DFH5160XXYE6載貨汽車底盤改裝，駕乘人員2人，兩開門，具有中控鎖、電動舉升、翻轉助力系統，配備**通風冷暖空調，室內LED照明，駕駛員座椅高度、角度、前后位置可調，主副駕駛位配有原車頭枕及安全帶。駕駛室內安裝倒車影像（液晶倒車監視屏）、倒車?yán)走_(dá)和帶打印機外接顯示屏的行車記錄儀、帶前、后高清攝像頭，報器及**開關等，預留**安裝孔及線束接頭。
3、總體布置及設計
車是屬于運動物體，它的運動狀態和運動條件都比較復雜，在運動中車體所承受的又是循環載荷和沖擊載荷，所以對車體的結構就要有很高的要求。
強度要求：因?yàn)檐圀w結構在受到外沖擊力時，要有良好的機械性能來保證結構不被破壞及損傷；
剛度要求：當車體結構在受到外力沖擊時，有著良好的抗變形能力，當外力去掉后，結構立即恢復原狀。
車載移動衛生間車體結構在設計上，選擇高強度鋁合金型材焊接、鋁蒙皮大板粘接結構，車體骨架是保證車體強度和剛度而構成的空間框架結構，并起到承載車體負荷的作用，同時還連接車體蒙皮及附件，因此車體骨架除要有一定的強度外，還要有一定的剛度及抗扭曲、抗變形、抗疲勞的能力。
廂體采用了目前國際上鋁蒙皮制作**域的**成型工藝，各包邊、包角與側板一體成型，**連接，具有強度高、變形小、平整度高，無縫隙，并且具有良好的氣密、防潮、防霉、保溫等優點。
廂體材料及工藝
廂體主體結構采用高強度航空鋁板材料，**的成型工藝方法制作，產品具有如下特點：
輕質高強。在蒙皮金屬材料中，航空鋁板具有輕質高強的特點；較小的比重較高強度；
較好的耐腐蝕性。在蒙皮金屬材料中，航空鋁板具有較好的耐腐蝕性的特點；
具有制造容易，生產率高；
耐疲勞性能較好，在蒙皮金屬材料中，鋁蒙皮具有較好的耐疲勞性能；

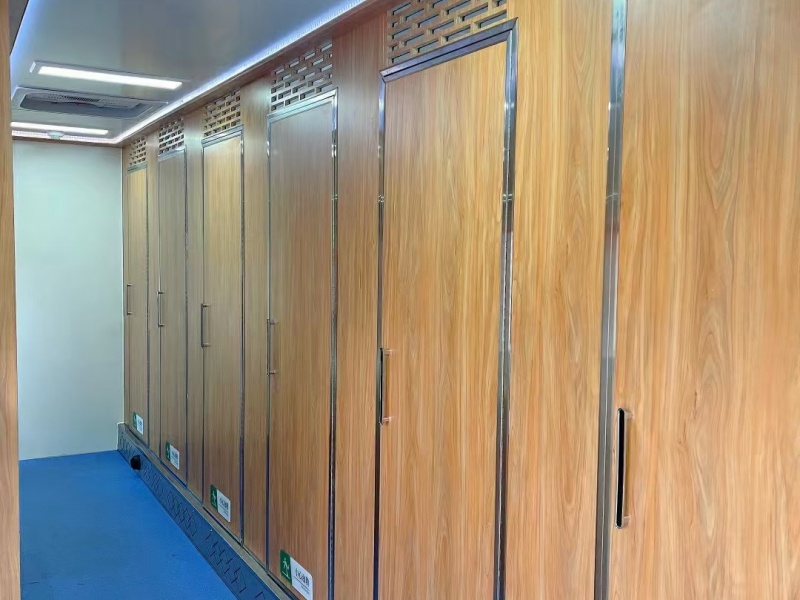

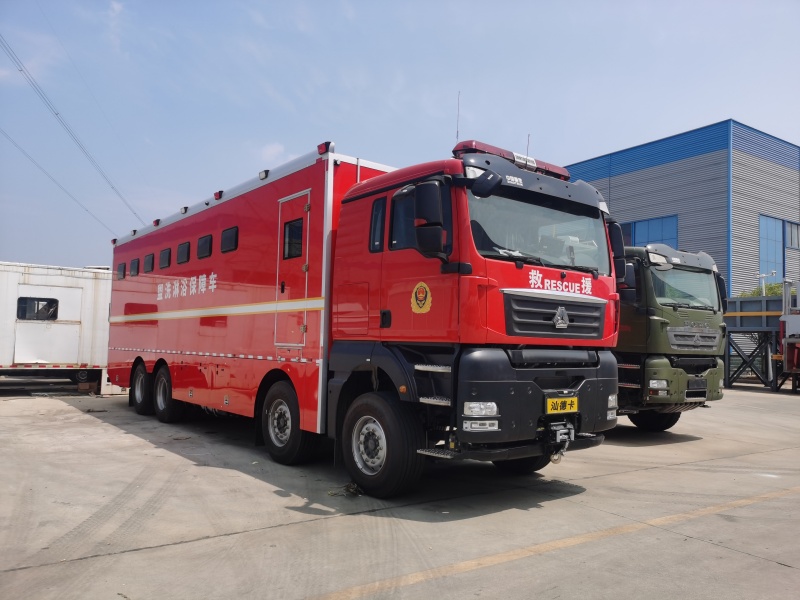

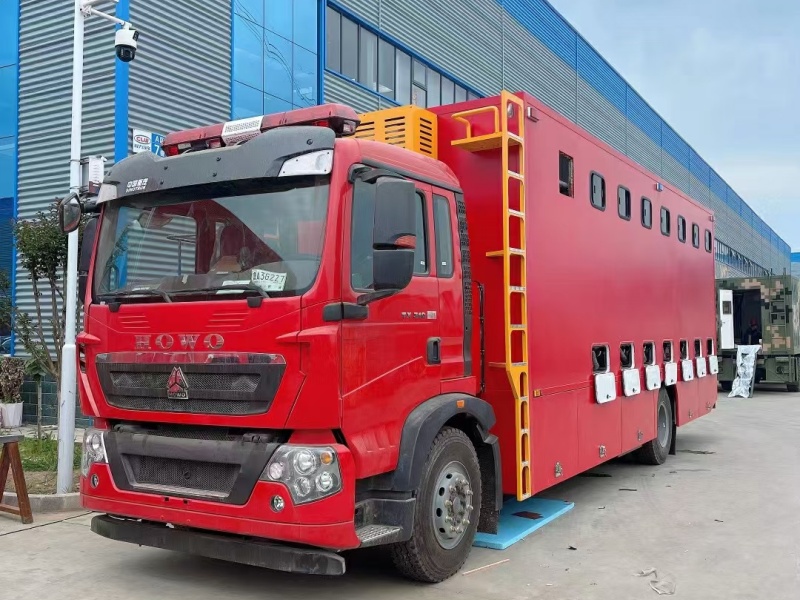

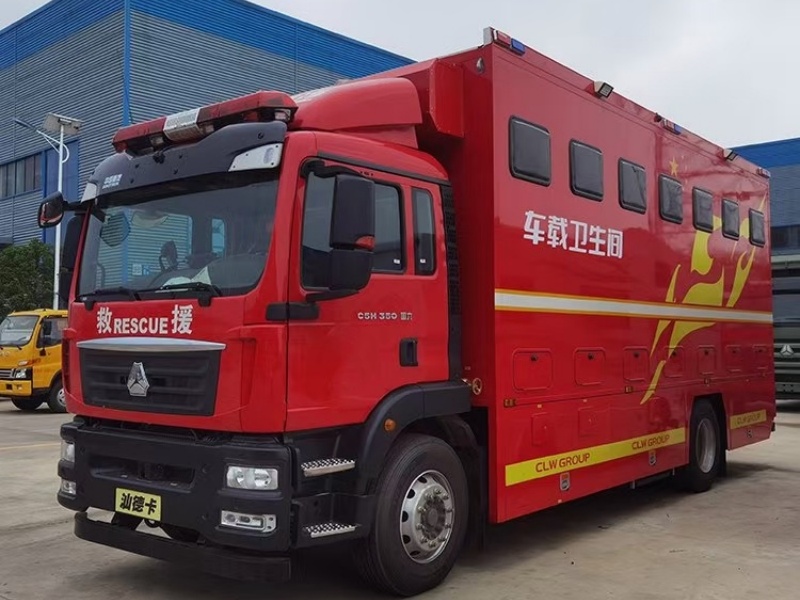

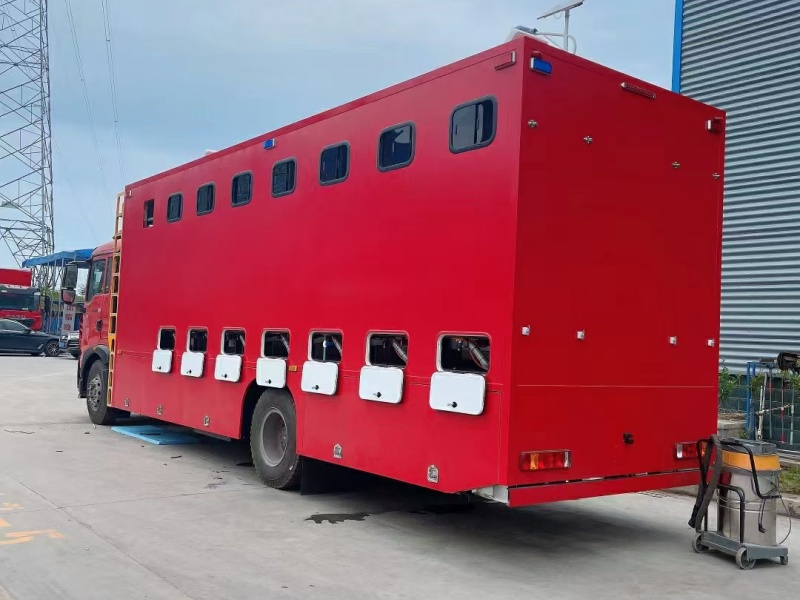

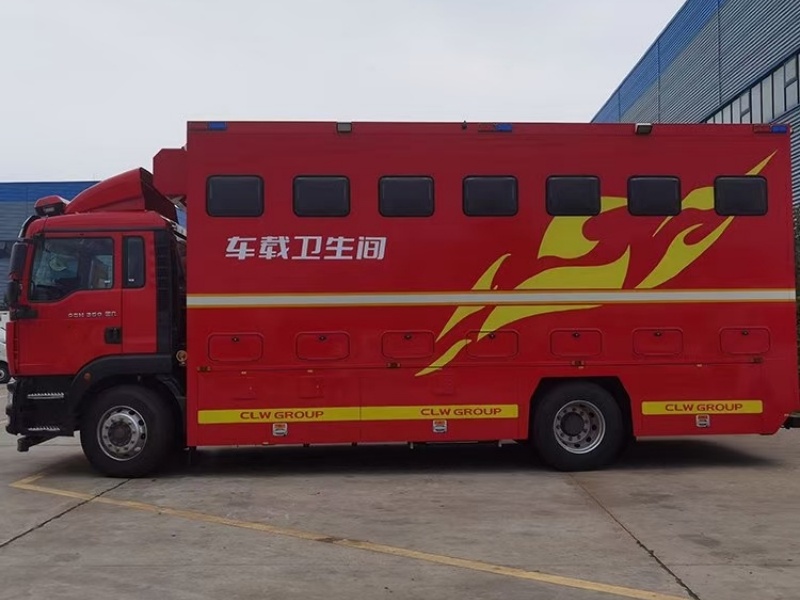

參考圖片
